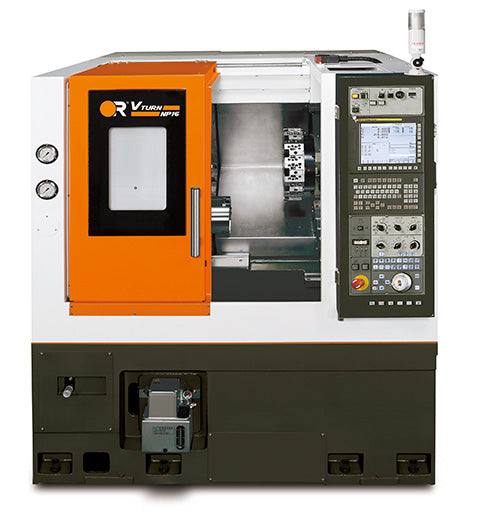

Vturn-NP16

SKU: 1001
Regular price $0.00

Contact Us

Phone: 1(780) 434-0099
Email: Sales@stancanada.com

CAPACITY
Swing over bed dia.        mm: Ø570
Standard turning dia.        mm: Ø185 (Ø200)
Maximum turning dia.        mm: Ø260 (Ø200)
Swing over carriage dia.    mm: Ø325
Between centers            mm: 270
Bar capacity             mm: Ø42

AXIS FEEDS
X axis travel            mm: 20+130 (50+100)
Z axis travel            mm: 250
Rapid feed - X / Z axis        m/min: 30 / 30
Feed motor - X / Z axis        kW: 1.8 / 1.8
JOG feed            mm/min: X/Z: 0~1260
Ball screw dia x pitch        mm: Ø25 x P10 (X), Ø40 x P10 (Z)
Guideway width - X / Z axis     mm: 35 / 35

SPINDLE
Spindle speed            rpm: 6000
Spindle nose (chuck)        inch: A2-5 (6")
Spindle motor power         kW: 5.5 / 7.5 / 11 (opt. 7.5 / 11 / 15)
Spindle bearing inside dia.    mm: Ø80
Spindle taper            -:1/20

TURRET
Tool shank size        mm: 20
ax. boring bar dia.    mm: Ø32 (BMT-45)
Exchange time (T-T)    sec: 0.9 (opposite)
Milling speed        rpm: 4000 (opt. 6000)
Milling motor        kW: 2.2

TAILSTOCK (Optional)
Tailstock quill dia.    mm    Ø60
Quill stroke        mm    80
Quill taper        -    M.T. #3

MACHINE
NC controller    Fanuc    0i-TF (10.4")
Coolant tank capacity    L: 160
Power requirement kVA: 14.4 (15.1)
Dimension LxWxH        mm: 1488 x 1956 (2108) x 1775
Net weight        kgs: 3700 (4070)
